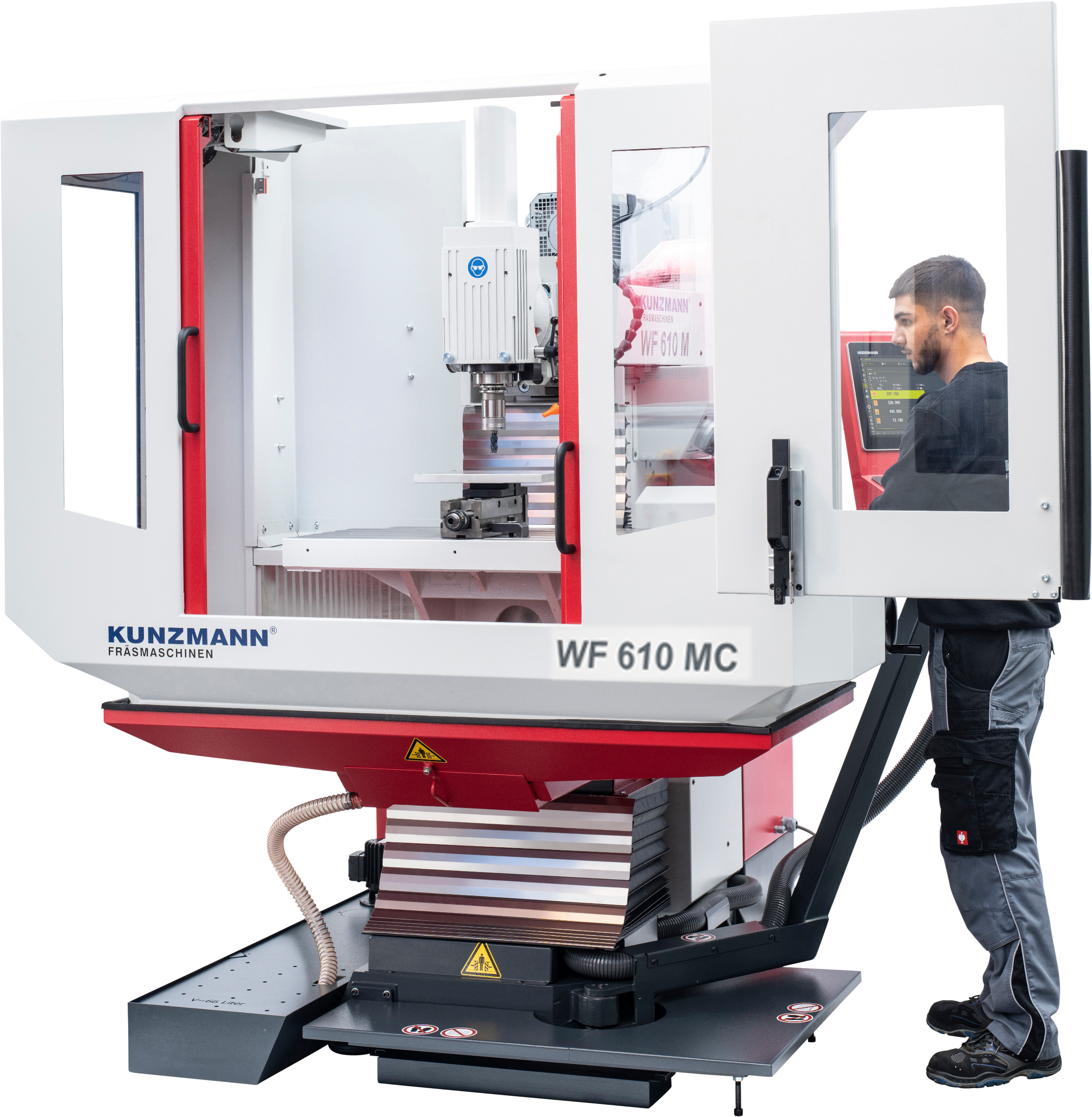

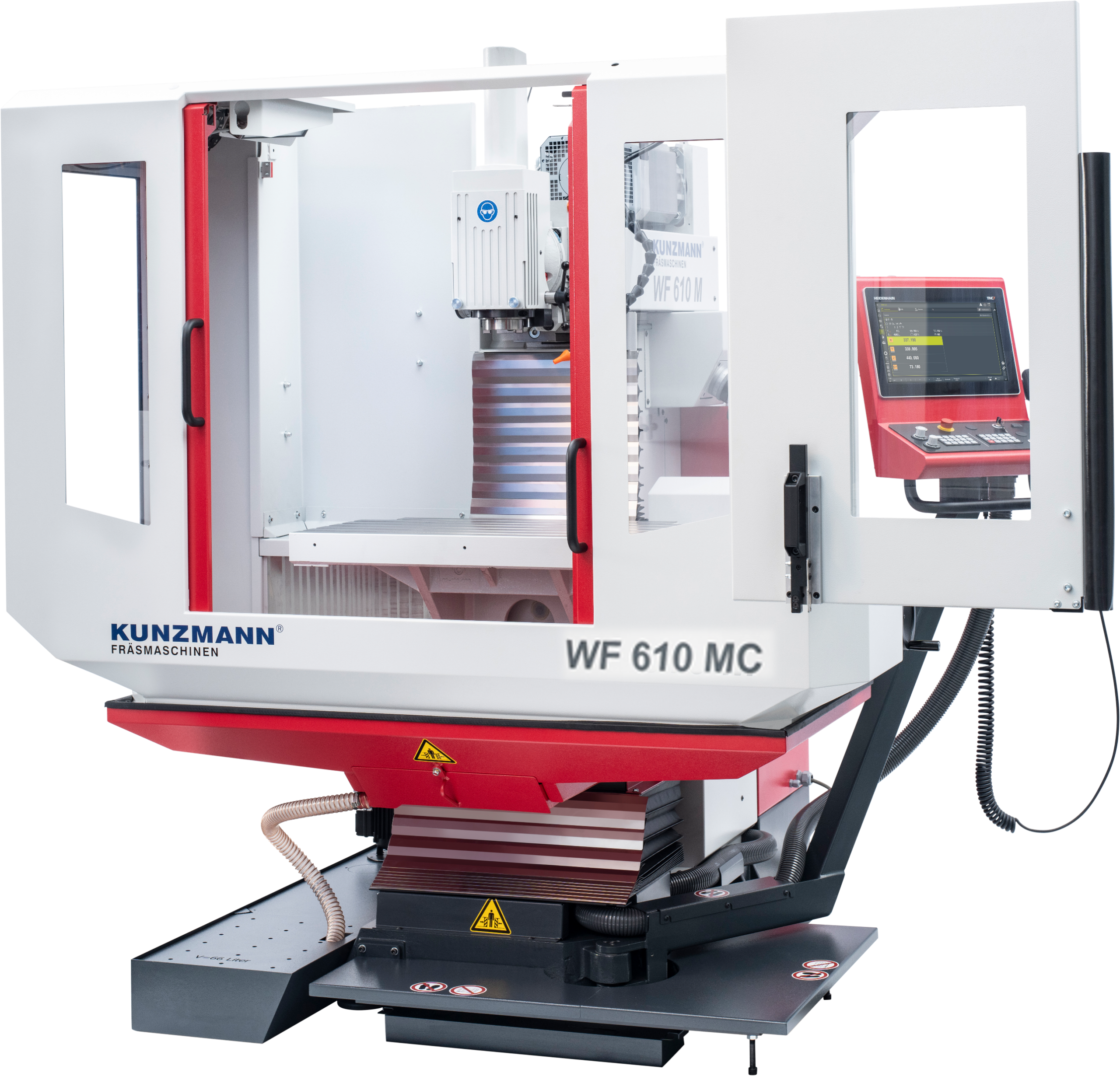

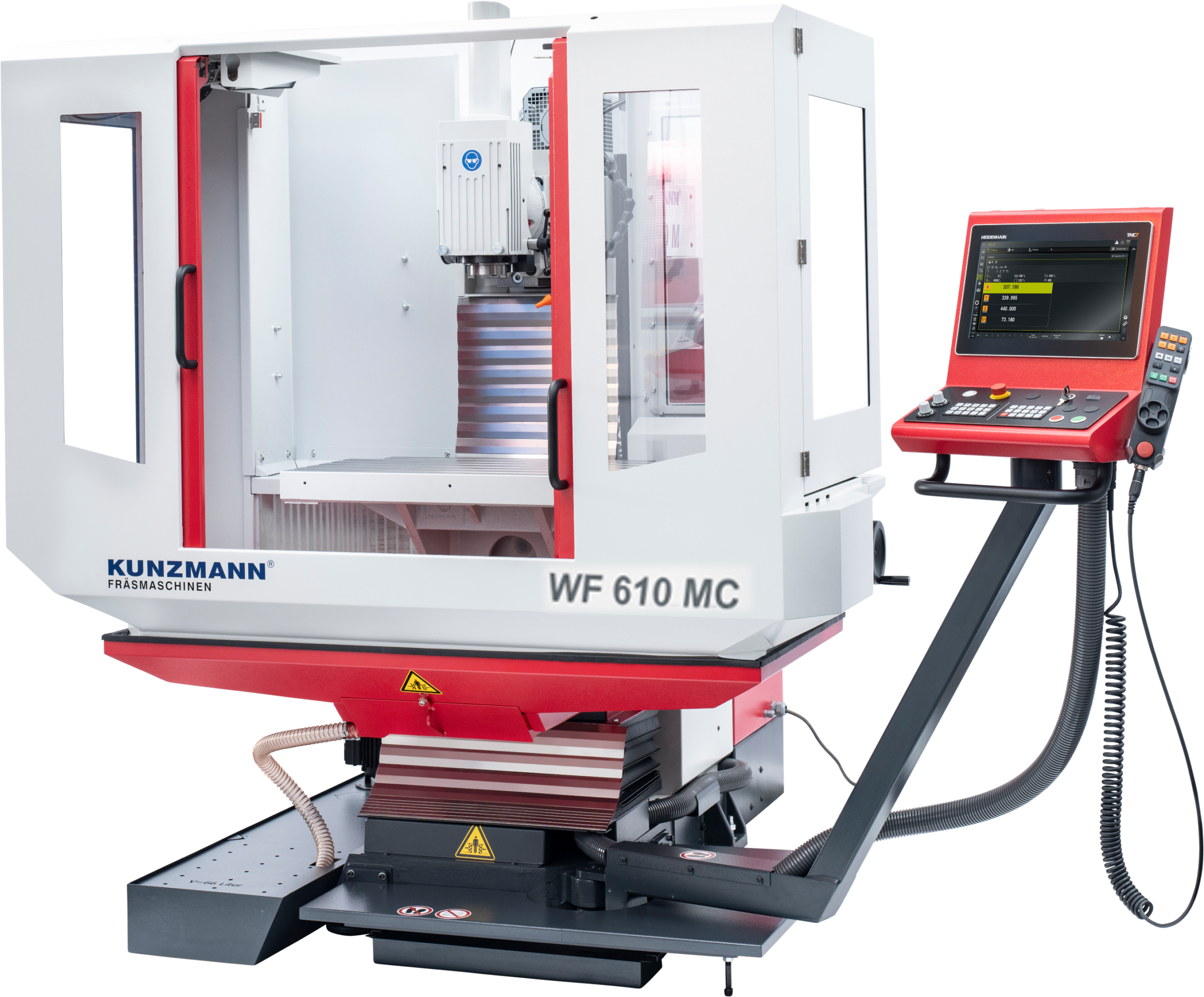

WF 610 MC
Highlights
Interessantes Konzept einer Fräsmaschine, die sowohl über die manuellen Handräder unter Einsatz einer Digitalanzeige als auch CNC-bahngesteuert bedient werden kann
Die besonderen KUNZMANN-Merkmale sind:
- stabile, vielfach verrippte Gusskonstruktion mit Vertikalfrässpindel und einer manuellen Pinole
- gehärtete und geschliffene Flachführungen in allen Achsen
für höchste Stabilität - spielfreie Kugelgewindetriebe für Gleich- und Gegenlauffräsen
- automatische Achsklemmung für Bediensicherheit und konstant hohe Langzeitgenauigkeit
- stufenlose Vorschub- und Drehzahlregelung
- hydraulische Werkzeugklemmung
- manuelle Handräder in allen Achsen
- freistehender Kühlmittelbehälter 66 l
- Späne-Spritzschutzkabine mit weiten Türöffnungen
- einfach zu bedienende Bahnsteuerung Heidenhain TNC 620 oder
Siemens 840D sl ShopMill
| ARBEITSBEREICH | |
| Längs | 610 mm |
| Quer | 400 mm |
| Vertikal | 450 mm |
| Hauptantrieb (100%/25% ED) | 6,8/13,0 kW |
| Drehzahlbereich | 1-5.000 U/min |
| Werkzeugaufnahme | SK 40 |
| Vorschubbereich | bis zu 5 m/min |
| Steuerung | Heidenhain TNC 620 / Siemens 840D sl ShopMill |
| Gewicht (je nach Ausstattung) | ab 2.000 kg |
| Winkeltisch, starr | |
| Aufspannfläche | 800×425 mm |
| T-Nuten | 6 x 14 H 7 |
| Tischbelastung | max. 300 kg |
Winkeltisch, starr
Aufspannfläche: 800×425 mm
T-Nuten: 6 x 14 H7
Tischbelastung: 300 kg
Universal-Kipp-Schwenktisch
Mit dem dreh- und schwenkbaren Tisch kann das Werkstück in verschiedenen Winkellagen positioniert werden.
Die Verstellung erfolgt manuell unter Einsatz einer Ratsche.
Der Drehwinkel der Aufspannplatte wird komfortabel über ein separates Display auf dem Bedienpult angezeigt.
- in 3 Achsen einstellbar
- drehbar 360°
- schwenkbar +/-30°
- kippbar von der Maschine 15°, gegen die Maschine 35°
- Tischfläche 650 x 395 mm
- 6 T-Nuten 14 H7 (Abstand 63 mm)
- Zentrierbohrung 32 mm
- max. Tischbelastung 220 kg
Elektronisches Handrad
Das tragbare Handgerät ermöglicht es dem Bediener näher am Arbeitsbereich der Maschine zu sein, z. B. um die Maschine exakt einrichten zu können.
Im Gehäuse sind Achstasten sowie Tasten für Vorschübe und Funktionstasten integriert.
Tastkopfsysteme
Schaltende 3-D-Tastsysteme vereinfachen zusammen mit den Antastzyklen der Steuerung die Rüst-, Mess- und Kontrollfunktionen bei der Bearbeitung von Werkstücken.
Werkzeugvermessung
Über Zyklen der Steuerung können folgende Werkzeugwerte automatisch exakt erfasst werden:
- Werkzeuglänge
- Werkzeugradius
- Werkzeugverschleiß
Gegenhalter
Der Gegenhalter ist eine zusätzliche Einrichtung für das Horizontalfräsen.
Er ermöglicht den Einsatz eines langen Fräsdorns mit einem oder mehreren Scheibenfräsern bis Durchmesser 150 mm.
Minimalmengenschmierung
Anstelle der herkömmlichen Kühlung mit Kühlschmierstoffen kann die Kühlschmierung von Werkzeugen auch mit einem Öl-/Luft-Gemisch über spezielle Kühlmitteldüsen erfolgen.
Diese Technologie ermöglicht eine praktisch trockene und entsorgungsfreie Bearbeitung.
CNC-Teilapparat
Durch die Integration eines CNC-Teilapparates können Werkstücke mehrseitig bearbeitet werden.
Die Programmierung erfolgt über die 4. Achse der Steuerung.
Der Teilapparat kann vertikal oder horizontal aufgespannt werden.
Spitzenhöhe: 160 mm
Bahnsteuerung Heidenhain TNC 620
Kompakte, vielseitige Bahnsteuerung mit 3 geregelten Achsen und der Möglichkeit eine weitere 4. Achse z. B. als CNC-Teilapparat zu integrieren
Werkstattorientiertes Programmieren im HEIDENHAIN-Klartext-Dialog bei Bedarf auch im DIN-ISO-Code
- Zyklen: Bohren, Ausspindeln, Taschen, Nuten, Konturen
- 3-D-Grafik inkl. Simulation
- automatisch schräge Bohrungen herstellen (Option)
- Antastzyklen für 3-D-Messtaster
- USB- und Fast-Ethernet-Schnittstelle
- AFR (Automatic Feed Reduction), spezielle KUNZMANN-Steuerungsfunktion zur Anpassung des Vorschubs in Abhängigkeit zur Spindelauslastung
Vorteil: Schutz von Spindel- und Maschinenmechanik
Bahnsteuerung Siemens 840D sl ShopMill
Kompakte, vielseitige Bahnsteuerung mit 3 geregelten Achsen und der Möglichkeit weitere Achsen, z. B. als CNC-Teilapparat, zu integrieren
Werkstattorientiertes Programmieren im ShopMill-Dialog bei Bedarf auch im DIN-ISO-Code
15″ Touchscreen zur Bedienung und Navigation
- Technologiezyklen: Bohren, Ausspindeln, Taschen, Nuten, Konturen
- 3-D-Grafik inkl. Simulation
- automatisch schräge Bohrungen herstellen (Option)
- Tastsystem-Zyklen für 3-D-Messtaster zum Kalibrieren, Vermessen und Kompensieren
- USB- und Fast-Ethernet-Schnittstelle
