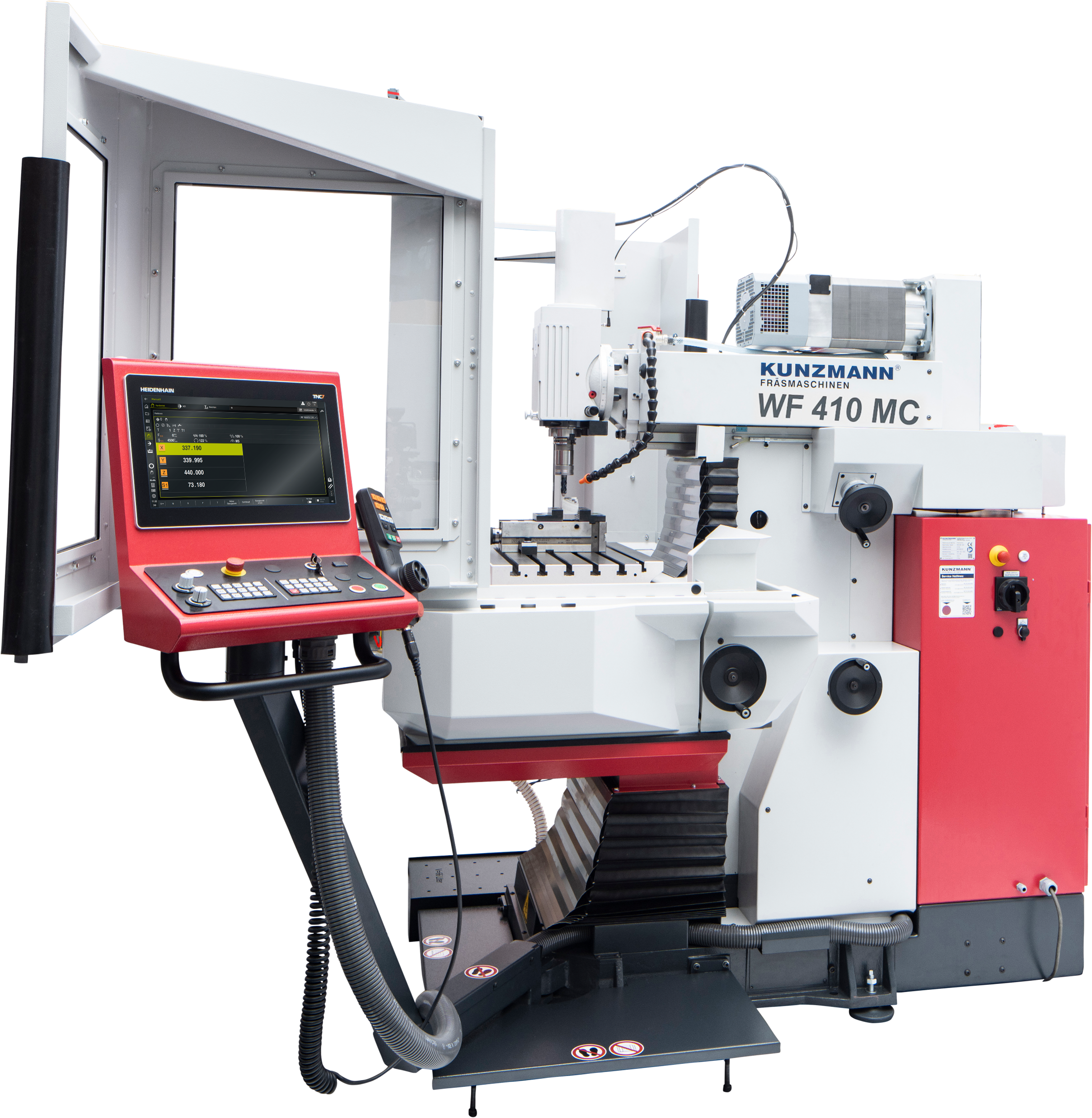

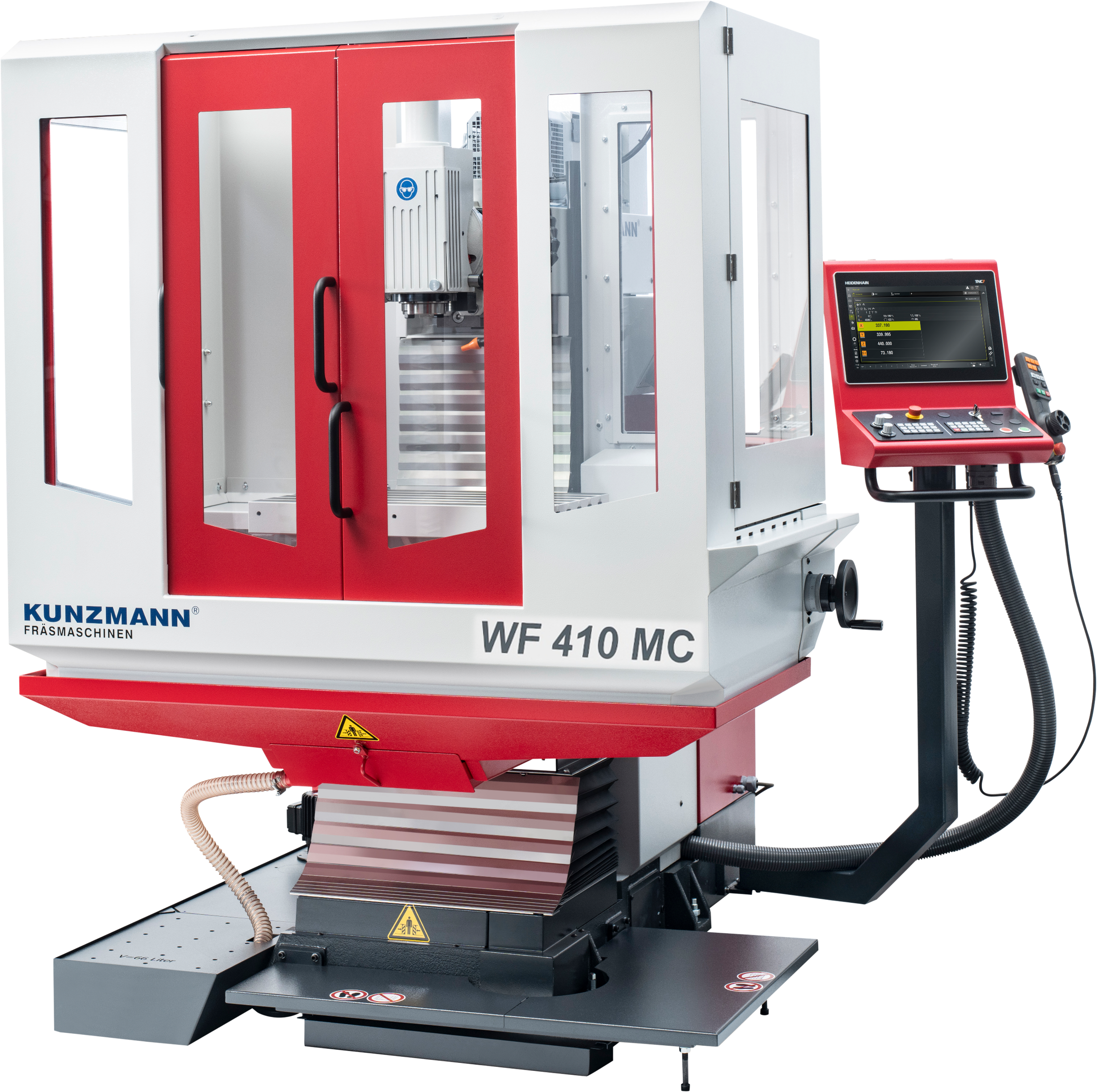

WF 410 MC

// Die Highlights

Einmaliges Konzept einer Fräsmaschine, die sowohl manuell über die mech. Handräder unter Einsatz einer Digitalanzeige als auch CNC-bahngesteuert bedient werden kann.

Die besonderen KUNZMANN-Merkmale sind:

  • Stabile, vielfach verrippte Gusskonstruktion mit Horizontal-/Vertikalspindel
    und einer manuellen Pinole
  • Gehärtete und geschliffene Flachführungen in allen Achsen
    für höchste Stabilität
  • Spielfreie Kugelrollspindeln für Gleich- und Gegenlauffräsen
  • Automatische Achsklemmung für die Bediensicherheit
  • Stufenlose Vorschub- und Drehzahlregelung
  • Drehmomentstarker Hauptantrieb mit Getriebe (automatisch geschaltet)
  • Hydraulische Werkzeugklemmung
  • Mechanische Handräder in allen Achsen
  • Freistehender Kühlmittelbehälter 66 l
  • Späne-Spritzschutzkabine mit weiten Türöffnungen
  • Einfach zu bedienende Bahnsteuerung Siemens 840D sl oder Heidenhain TNC 620 mit Bearbeitungszyklen
ARBEITSBEREICH
Längs410 mm
Quer350 mm
Vertikal450 mm
Hauptantrieb (100 %/40 % ED)7,0/11,0 kW
Drehzahlbereich1 – 5.000 min-1
WerkzeugaufnahmeSK 40
Vorschubbereich2.000 mm/min
EilgangX-/Y-Achse 5.000, Z-Achse 4.000
Anzeige/StreckensteuerungSiemens 840D sl oder Heidenhain TNC 620
Gewichtca. 1.800 kg
Winkeltisch, starr
Aufspannfläche650 x 375 mm
T-Nuten5 x 14 H 7
Tischbelastung250 kg

Winkeltisch, starr

Aufspannfläche: 650 x 375 mm
T-Nuten: 5 x 14 H7
Tischbelastung: 250 kg

Universal-Kipp-Schwenktisch

Mit dem dreh- und schwenkbaren Tisch kann das Werkstück in verschiedenen Winkellagen positioniert werden.
Die Verstellung erfolgt manuell unter Einsatz eines Handrades.

Der Drehwinkel der Aufspannplatte wird komfortabel im Display der Steuerung digital angezeigt.

Aufspannfläche: 650 x 395 mm
T-Nuten: 5 x 14 H7
Belastung: 220 kg



Elektronisches Handrad

Tragbares Handgerät ermöglicht es dem Bediener näher am Arbeitsbereich der Maschine zu sein z. B. um die Maschine exakt einrichten zu können.
Im Gehäuse sind Achstasten, sowie Tasten für Vorschübe und Funktionstasten integriert.

Tastkopfsysteme

Schaltende 3-D-Tastsysteme vereinfachen zusammen mit den Antastzyklen der Steuerung die Rüst-, Mess- und Kontrollfunktionen bei der Bearbeitung von Werkstücken.

Werkzeugvermessung

Über Zyklen der Steuerung können folgende Werkzeugwerte automatisch exakt erfasst
werden:

  • Werkzeuglänge
  • Werkzeugradius
  • Werkzeugverschleiß

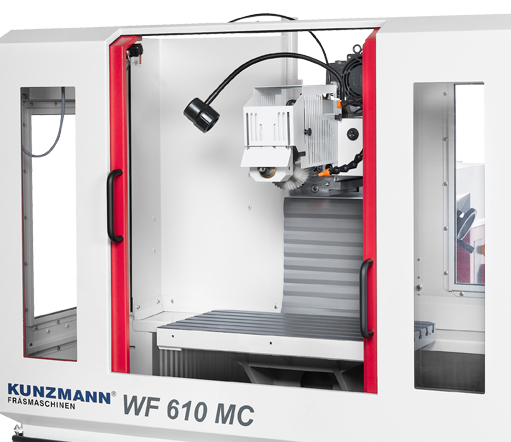

Gegenhalter

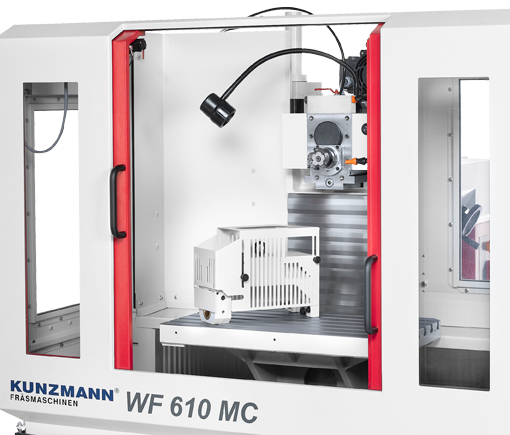

Ist eine zusätzliche Einrichtung für das Horizontalfräsen.
Ermöglicht den Einsatz eines langen Fräsdorns mit einem oder mehreren Scheibenfräsern bis Durchmesser 160 mm.

Minimalmengenschmierung

Anstelle der herkömmlichen Kühlung mit Kühlschmierstoffen kann die Kühlschmierung von Werkzeugen auch mit einem Öl-/Luft-Gemisch über spezielle Kühlmitteldüsen erfolgen.
Diese Technologie ermöglicht eine praktisch trockene und entsorgungsfreie Bearbeitung.



CNC-Teilapparat

Durch die Integration eines CNC-Teilapparates können Werkstücke mehrseitig bearbeitet werden.
Die Programmierung erfolgt über die 4. Achse der Steuerung.
Das Teilgerät kann vertikal oder horizontal aufgespannt werden.
Spitzenhöhe 160 mm

Ölauffangwanne und Kühlmittelbehälter

Bahnsteuerung Siemens 840D sl
Kompakte, vielseitige Bahnsteuerung mit 3 geregelten Achsen und der Möglichkeit weitere Achsen z. B. als CNC-Teilapparat usw. zu integrieren.Werkstattorientiertes Programmieren im ShopMill-Dialog bei Bedarf auch im DIN-ISO-Code.
15″ Touchscreen zur Bedienung und Navigation
  • Technologiezyklen: Bohren, Ausspindeln, Taschen, Nuten, Konturen
  • 3-D-Grafik inkl. Simulation
  • Autom. schräge Bohrungen herstellen (Option)
  • Tastsystem-Zyklen für 3-D-Messtaster zum Kalibrieren, Vermessen und Kompensieren
  • USB- und Fast-Ethernet-Schnittstelle


Bahnsteuerung Heidenhain TNC 620
Kompakte, vielseitige Bahnsteuerung mit 3 geregelten Achsen und der Möglichkeit eine weitere 4. Achse z. B. als CNC-Teilapparat zu integrieren.

Werkstattorientiertes Programmieren im HEIDENHAIN-Klartext-Dialog bei Bedarf auch im DIN-ISO-Code.

  • Zyklen: Bohren, Ausspindeln, Taschen, Nuten, Konturen
  • 3-D-Grafik inkl. Simulation
  • Autom. schräge Bohrungen herstellen (Option)
  • Antastzyklen für 3-D-Messtaster
  • USB- und Fast-Ethernet-Schnittstelle
